PVT光伏光電熱水系統換熱水箱



光伏光電熱水系統換熱水箱

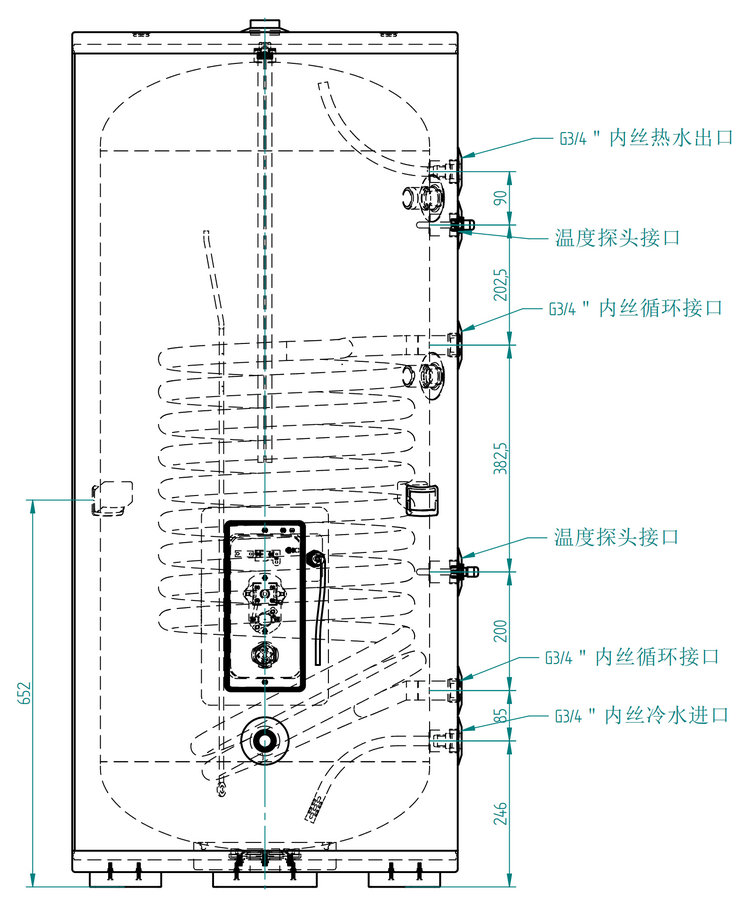

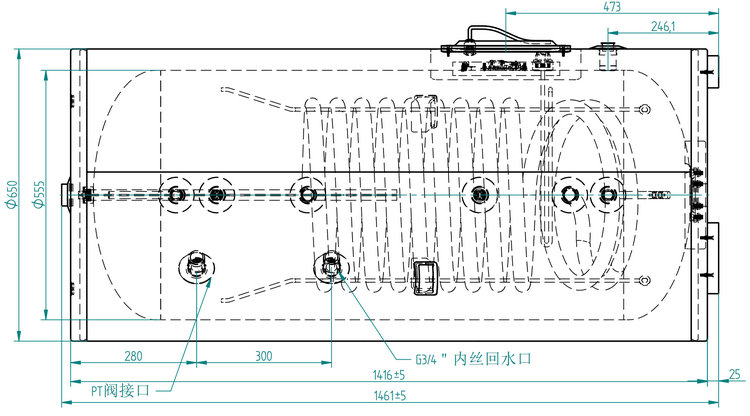

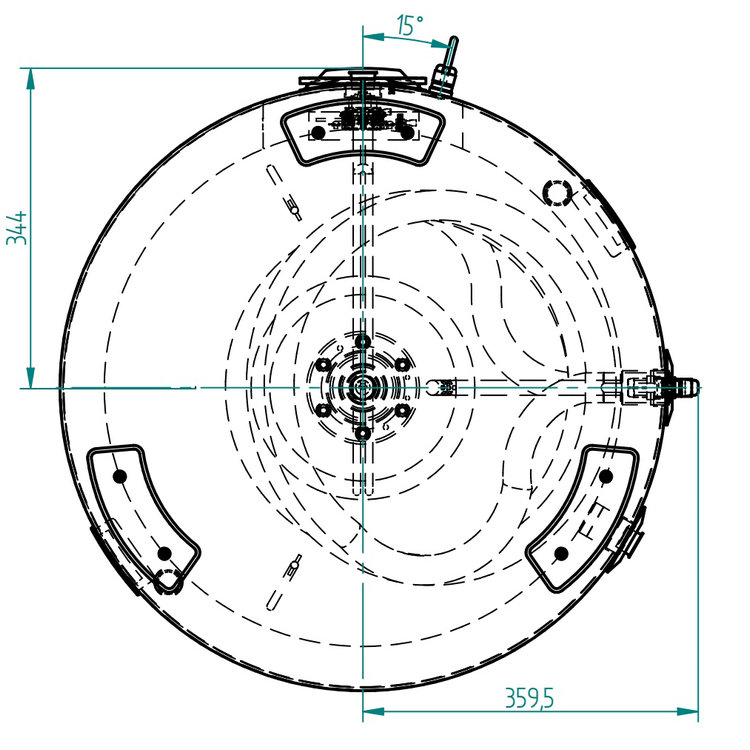

300L分體式搪瓷單盤管水箱外形尺寸圖

技術要求：

1.水箱表面應清潔，無油污、變形、局部缺泡等缺陷：

2.水箱標稱容量300L,額定工作壓力為0.7MPa;換熱器材質為20#,外壁進行搪瓷處理，換熱器換熱面積為1.4m2,換熱器額定工作壓力為1.0MPa;

3.水箱出廠時、PT閥、單向壓力安全閥、排污閥作為標配隨機出廠；

4.水箱性能應符合GB/T28746標準中規定的要求。

5.水箱配置輔助電加熱功率為3000W,電源線為三芯擠塑護套多股銅芯軟線，端面積為1.5mm2,電源線線長2米，外露水箱長度為1.5米；

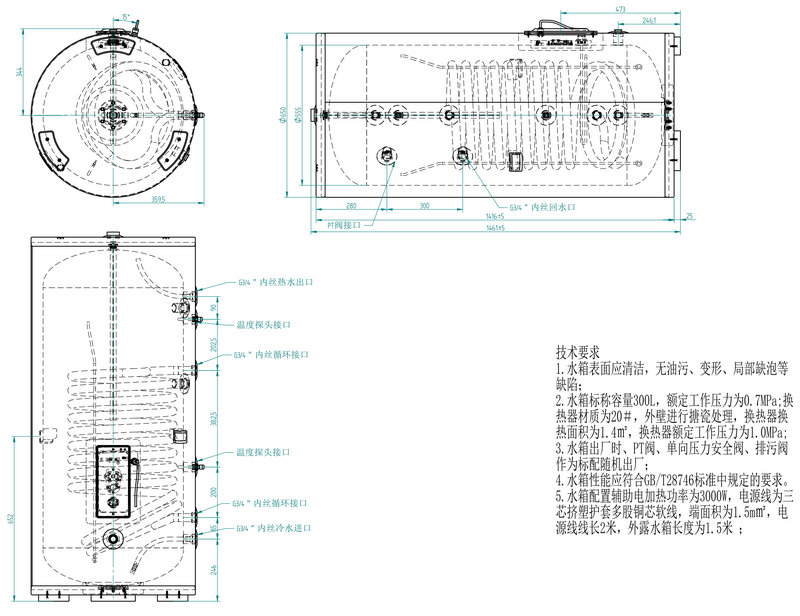

300L分體式搪瓷單盤管水箱外形尺寸圖

光熱光伏一體板是如何實現供暖的?

一、工作原理

PVT系統主要由光伏部分和光熱部分組成。光伏部分采用技術成熟的太陽能光伏面板，通過控制系統為建筑提供所需電能。光熱部分則主要為集熱器，它利用光伏組件背面產生的廢熱，通過熱循環機制將太陽能轉換為熱能。

二、供暖實現方式

廢熱收集：PVT系統中的光伏組件在發電過程中會產生一定的廢熱。這些廢熱如果不加以利用，不僅會浪費能源，還會影響光伏組件的發電效率。因此，PVT系統通過集熱器（如吹脹式集熱/蒸發器）收集光伏組件背面的廢熱。

熱能轉換：收集到的廢熱經過熱泵循環系統的處理，被轉化為高品位熱能。熱泵系統利用逆卡諾循環原理，通過少量的電能驅動，將低品位的熱能提升為高品位熱能。

熱能利用：轉化后的高品位熱能可以廣泛應用于供暖、生活熱水、采暖或輔助除濕等領域。在供暖方面，PVT系統可以將熱能直接輸送到建筑物的供暖系統中，為室內提供溫暖舒適的環境。

三、優勢與特點

提高能源利用效率：PVT系統實現了太陽能的光電和光熱綜合利用，顯著提高了太陽能的綜合利用效率。同時，由于光伏組件的廢熱被有效收集和利用，降低了光伏組件的工作溫度，從而提高了光伏組件的發電效率。

降低運行成本：PVT系統可以在發電的同時提供熱能，減少了傳統供暖方式所需的能源消耗和運行成本。特別是在電力和常規能源缺乏的偏僻地區，PVT系統具有更高的經濟效益和社會效益。

環保節能：PVT系統是一種清潔能源利用方式，無排放、無污染，符合現代社會的環保要求。

四、應用前景

隨著全球能源危機的加劇和環保意識的提高，PVT系統作為一種高效、環保的太陽能利用方式，具有廣闊的應用前景。它不僅適用于家庭住宅、商業建筑等領域，還可以為工業生產、農業灌溉等領域提供清潔能源解決方案。
