容積式換熱器

容積式換熱器是利用冷、熱流體交替流經蓄熱室中的蓄熱體（填料）表面，從而進行熱量交換的換熱器，間壁容積式換熱器的冷、熱流體被固體間壁隔開，并通過間壁進行熱量交換的換熱器，因此又稱表面式換熱器。

主要由器體、蒸汽盤管組件，蒸汽進出口、冷熱水進出口等組成，本實用新型為防止器體內表面腐蝕，在表面上噴涂有一層防腐合金層，并在合金層上刷制有油漆層，另取消原有管箱，蒸汽盤管通過法蘭直接外接，從而使本實用新型具有結構簡單合理、使用壽命長，換熱效果好，節能等特點。

容積式換熱器產品特點:

1、容積式換熱器熱媒溫降大。汽水換熱時，凝結水出水溫度約50℃，回水管上下需設疏水器，給使用維修帶來方便，水－水換熱時，熱溫降為同型換熱器的2～2.5倍，120～150℃的高溫熱水換熱后可降至70～75℃。

2、容積式換熱器換熱效果好，散熱效果好，散熱損失小，節能。同時，以蒸汽為熱媒時，能回收約占整個換熱量的15%凝結水熱量。

3、冷水區小，容積利用率高。

4、保持了容積式換熱器貯水量大，水頭損失低，供水安全穩定，方便清垢之優點。

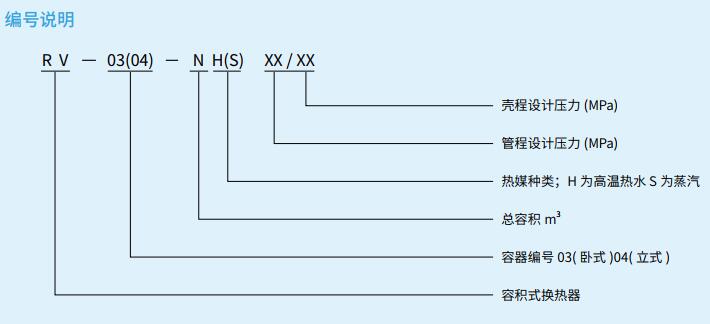

容積式換熱器型號說明：

① RV-03-5H(0.4/1.0) RV-容積式, 03-臥式， 5-立方, H-水水換熱, 0.4/1.0-管程壓力0.4MPa殼程壓力1.0MPa

② RV-04-5S(0.4/1.0) RV-容積式, 04-立式, 5-立方, S-汽水換熱, 0.4/1.0-管程壓力0.4MPa殼程壓力1.0MPa

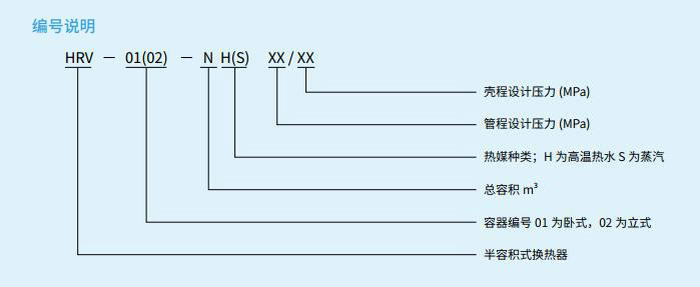

半容積式換熱器型號說明：

③ HRV-01-5H(0.4/1.0) HRV-半容積式, 01-臥式, 5-立方, H-水水換熱, 0.4/1.0-管程壓力0.4MPa殼程壓力1.0MPa

④ HRV-02-5S(0.4/1.0) HRV-半容積式, 02-立式, 5-立方, S-汽水換熱, 0.4/1.0-管程壓力0.4MPa殼程壓力1.0MPa

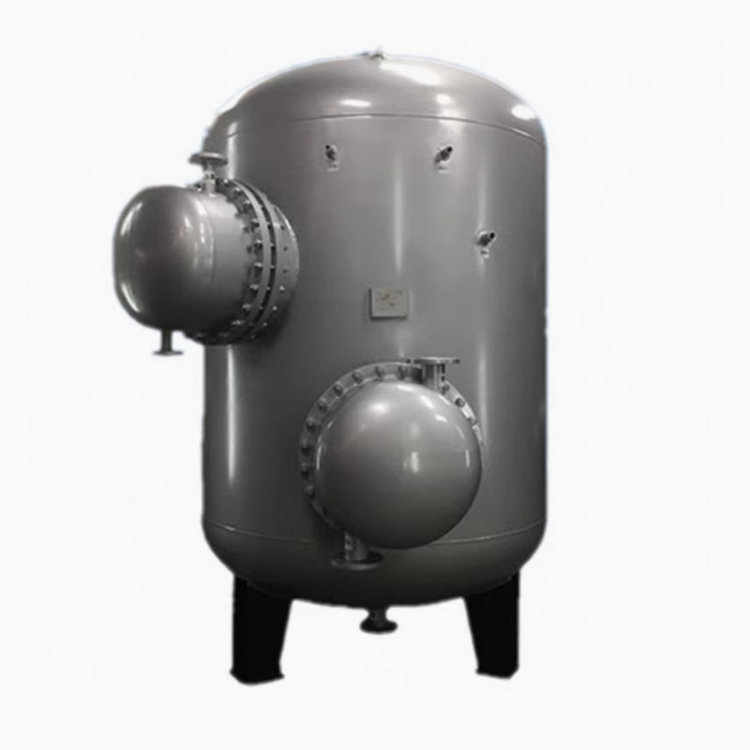

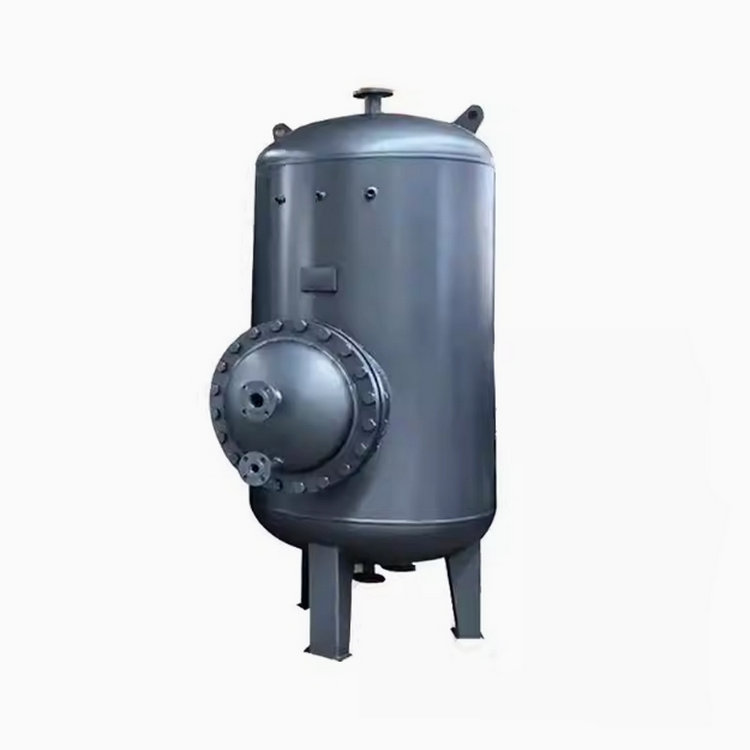

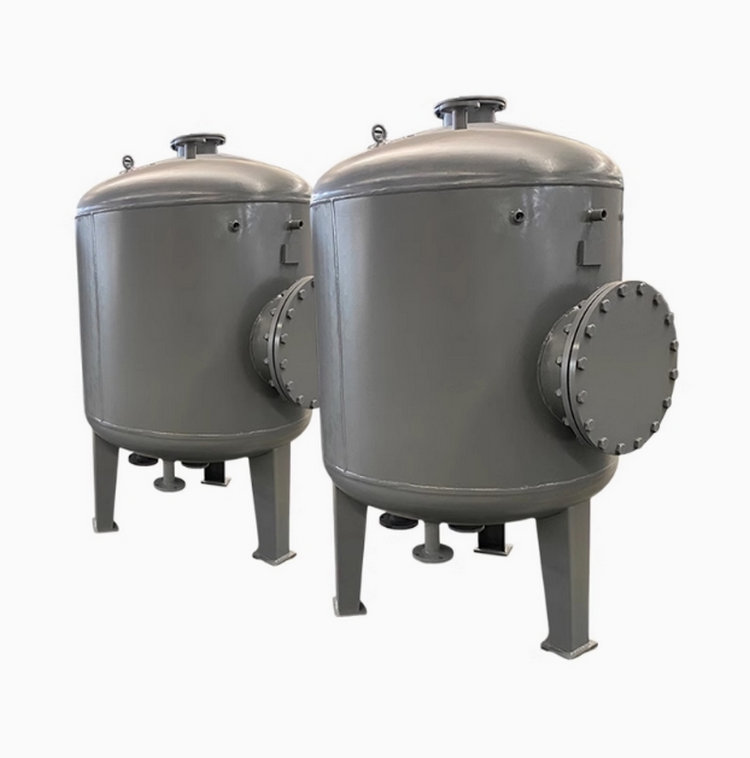

RV-03/04 容積 換 熱 器 系 列

( 一 )產品介紹

RV-03 、RV-04 系列容積式換熱器是從專業建筑設計院引進的新型專利換熱器。適用于 一 般工業及民用建筑的熱水供熱系統，熱媒為熱水。



其特點有：

1、 采用小管徑換熱束，熱媒二級換熱；

2、 罐內增設導流、阻流裝置，顯著提高傳熱系數；

3、 采用新型換熱管束，多流程，熱媒利用率高、節能；

4、 熱媒溫降大，為同類標準罐的1 . 2 — 2倍；

5、 冷水區域小，容積利用率達90%。

(二)設計使用說明

1、 被加熱水出口溫度不得高于75℃,實際使用時，為延緩結垢，被加熱水溫度宜控制在 50- 60℃之間。為使運行更安全，熱媒出水管上須裝設疏水閥。

2、 材質：殼體可按用戶要求，選擇不銹鋼材料或者碳鋼內襯復合材料；換熱U 型 管 材 料 分紫銅管和不銹鋼管。

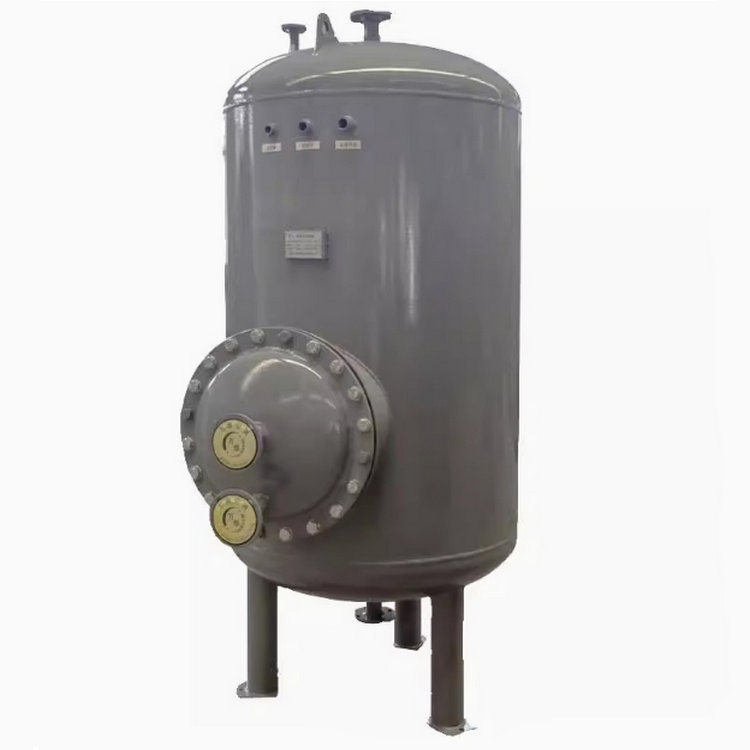

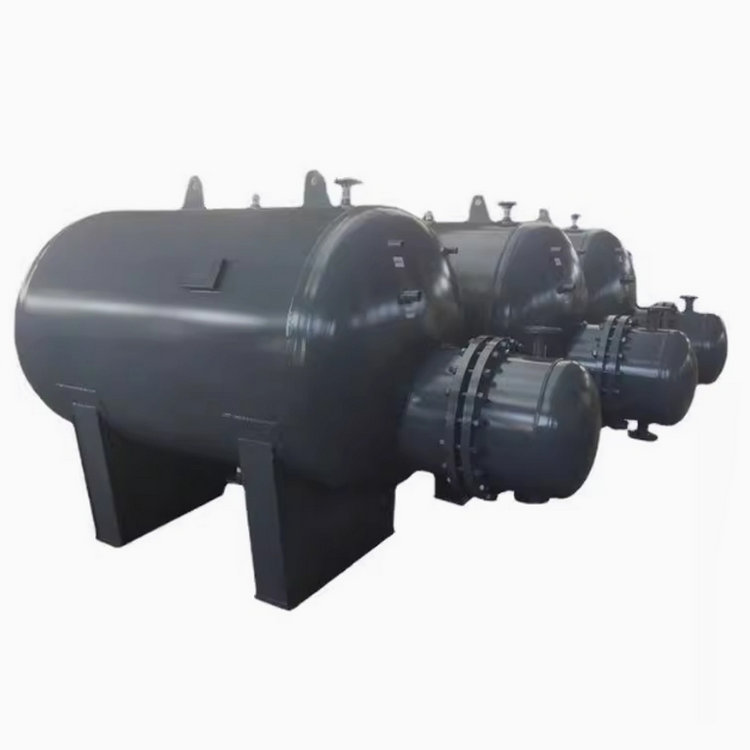

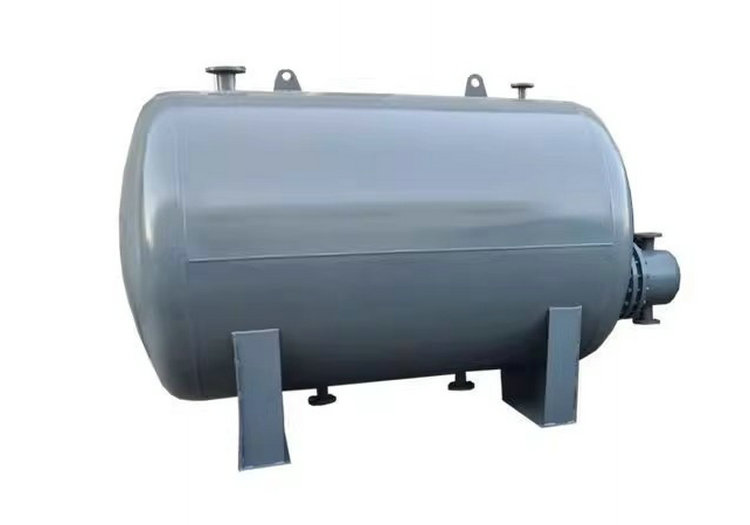

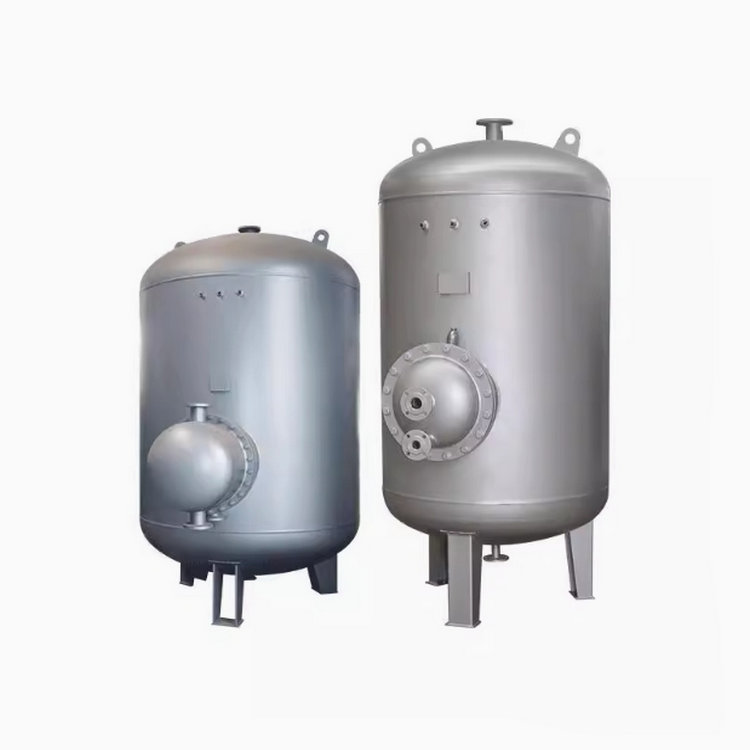

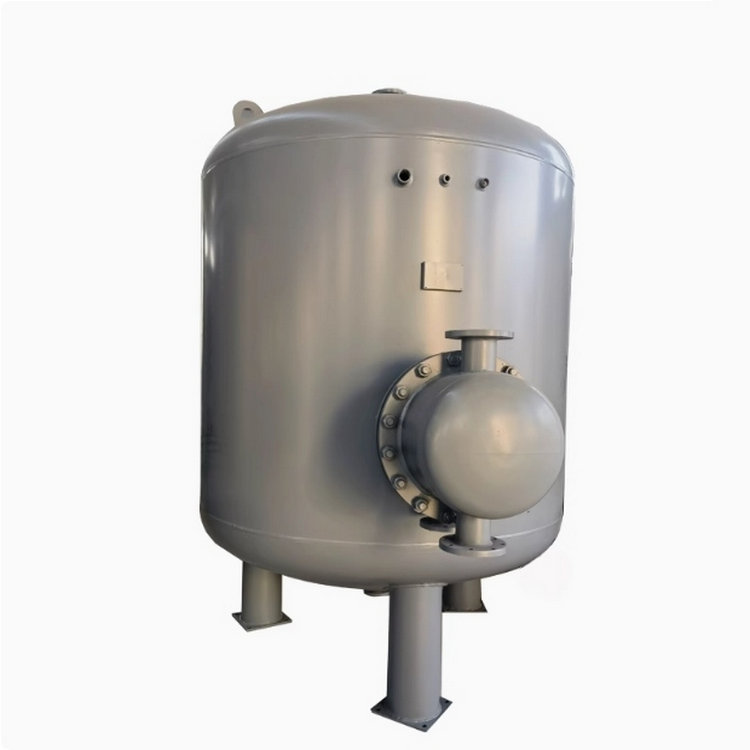

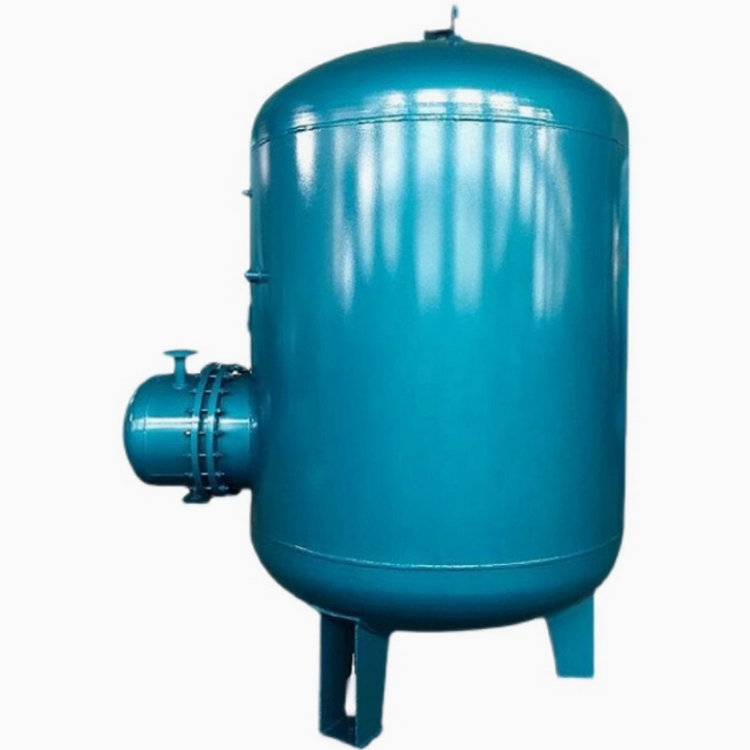

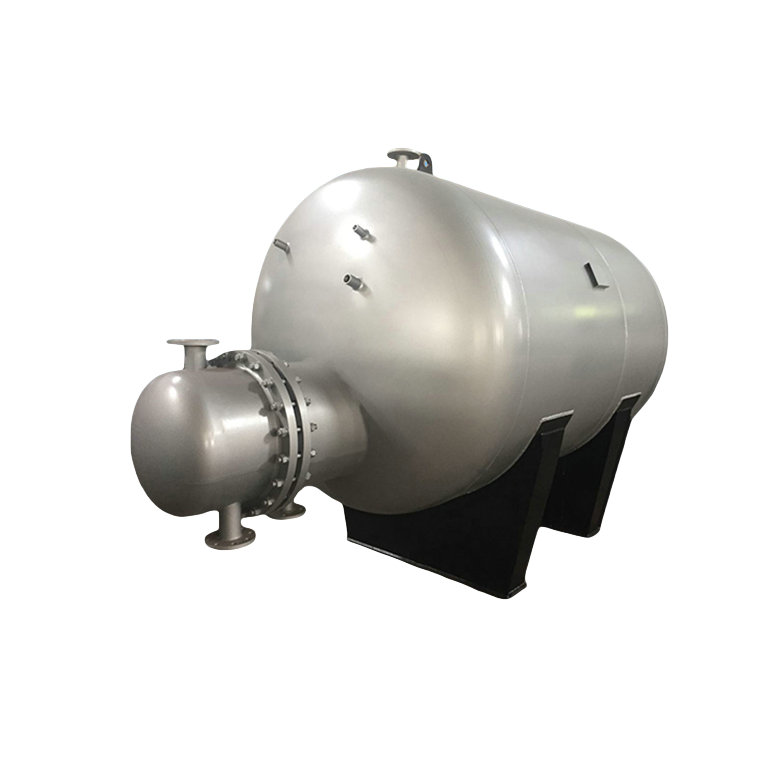

3、RV-03 產品采用鋼制鞍式支座， 一 般做高H=300mm 的混凝土支墩；RV-04 采用支承式支座， 一 般做高H=200mm 的混凝土支墩。

4、 換熱器應安裝安全裝置。裝設安全閥時，安全閥開啟壓力應不超過設計壓力(訂購安 全閥時應申明),安全閥的安裝和使用應符合國家相關規定。

管程設計壓力

管程設計壓力定義：指換熱器管程（即管內流動的介質）在正常工作條件下允許的最高壓力，通常標注為設計壓力（Design Pressure）。

作用：1、確保管道、管板等部件能承受介質壓力，避免因超壓導致泄漏或破裂。2、作為強度計算和材料選擇的依據（如管壁厚度、焊接工藝等）。

影響因素：1、介質性質（如腐蝕性、溫度）；2、系統操作壓力及安全閥設定值；3、可能的水擊或壓力波動。

示例：若管程走高溫蒸汽，設計壓力需考慮蒸汽飽和壓力及安全余量。

殼程設計壓力

殼程設計壓力定義：指殼程（即管束外側與殼體之間的空間）在正常工作條件下的最高允許壓力。

作用：1、保證殼體、法蘭、膨脹節等部件的結構完整性；2、防止殼程介質外泄或殼體變形。

影響因素：1、殼側流體特性（如黏度、腐蝕性）；2、溫差應力（尤其當管程與殼程溫差較大時）；3、外部載荷（如風載、地震載荷）。

示例：殼程若走循環冷卻水，設計壓力需結合水泵揚程及系統阻力。
