燃氣熱水器是什么？

燃氣熱水器又稱燃氣熱水爐，是指以燃氣作為燃料，通過燃燒加熱方式，將熱量傳遞到流經熱交換器的冷水中，以達到制備熱水目的的一種燃氣用具。

燃氣熱水器主要是由閥體總成、主燃燒器、小火燃燒器、熱交換器、安全裝置等組成，還包括煙道式熱水器煙道、強排式熱水器的強排裝置。閥體總成控制著整個熱水器的工作程序，它包括水閥、氣閥、微動開關和點火器等。熱水器安裝時，進水管、出水管、燃氣管上都應該安裝閥門。

強排式：強制排出廢氣，安全性高（主流選擇）。

平衡式：封閉燃燒，可安裝在浴室。

冷凝式：回收廢氣熱量，能效更高但價格貴。

燃氣熱水器工作原理

燃氣熱水器的基本工作原理是冷水進入熱水器，流經水氣聯動閥體在流動水的一定壓力差值作用下，推動水氣聯動閥門，并同時推動直流電源微動開關將電源接通并啟動脈沖點火器，與此同時打開燃氣輸氣電磁閥門，通過脈沖點火器繼續自動再次點火，直到點火成功進入正常工作狀態為止，此過程約連續維持5~10秒時間，當燃氣熱水器在工作過程或點火過程出現缺水或水壓不足、缺電、缺燃氣、熱水溫度過高、意外吹熄火等故障現象時，脈沖點火器將通過檢測感應針反饋的信號，自動切斷電源，燃氣輸氣電磁閥門在缺電的情況下立刻回復原來的常閉閥狀態，也就是說此時已切斷燃氣，關閉燃氣熱水器起安全保護作用。

通常一臺合格的燃氣熱水器，指各項性能指標符合GB6932-2015《家用燃氣快速熱水器》國家標準要求的燃氣熱水器，從點火狀態到進入正常工作狀態的整個過程是全自動控制，無需人為調整或附加設置，只要打開冷水開關或接通冷水水源，通過水量調節裝置和氣量調節裝置調節得到合適的水量與水溫，燃氣熱水器就立刻在5~10秒較短的時間內進入正常工作狀態，同時產出熱水，一旦出現以上意外故障，燃氣熱水器將會在10秒內自動停止工作，并立刻切斷燃氣，防止燃氣繼續流出，且不能自動重新開啟，除非人為地排除以上故障后再重新啟動燃氣熱水器，方能正常工作狀態，因此，其工作性能較為安全可靠。

使用熱水器時，先打開燃氣閥和進水閥。當打開出水閥時，點火器和微動開關控制先點燃小火，再點燃主火。采用電子脈沖點火器，該種點火器方便省時，只需用手指按動就可以，并且安全性高，不會出現因意外熄火出現的安全事故，一旦出現熄火的狀態，控制系統能及時關閉電磁閥，關斷燃氣。而有的熱水器不設小火，可直接點燃主火。燃氣在燃燒室內燃燒，熱量通過熱交換器將水加熱，熱水從出水口源源不斷流出。關斷出水閥，熱水器停止工作。

燃氣熱水器基本結構

燃氣熱水器一般包括：外殼、給排氣裝置、燃燒器、熱交換器（俗稱水箱）、氣控裝置、水控裝置、水氣聯動裝置和電子控制系統等。具體結構組成主要如外殼、面殼、開關旋鈕、煙管（強排煙管）、風扇電動機（可選）、風壓開關、熱交換器、溫控器、燃燒器、水氣聯動閥門、電磁閥、排風罩、點火機、離子火焰感應針、脈沖發生器、底殼固定板、電控器、底殼等。

家用燃氣熱水器的控制系統是一個電子控制系統，一般帶有一個火焰檢測裝置和一個控制裝置?？刂葡到y具有電子點火、熄火保護、安全中斷、出水恒溫、過熱保護、不完全燃燒保護功能，還具有再點火、人機電話顯示、報警功能和遙控功能，燃氣熱水器有時序控制器、數字控制器和模糊控制器三種。燃氣熱水器的感應元器有水流量傳感器、離子火焰感應器、溫度傳感器、熱電偶、微動開關、干簧管、霍爾傳感器等。其作用是將反應熱水器工作情況的有關信息轉換成電信號，以便實現對熱水器工作狀態的控制。

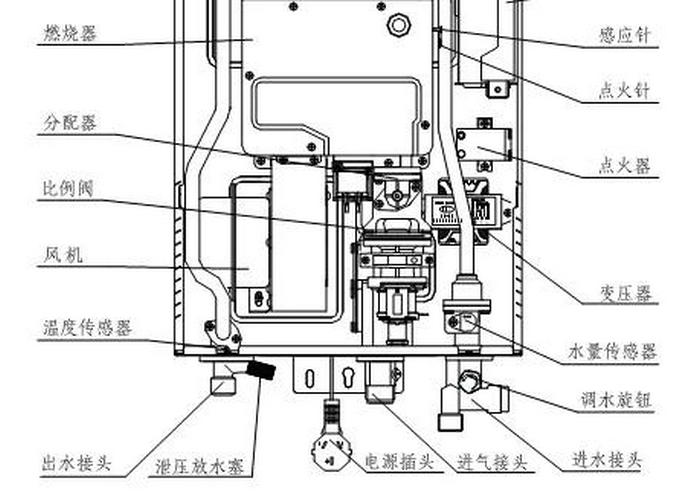

1、集煙罩：顧名思義，收集煙氣專用。冷凝式產品的集煙罩較長，并且被進水管包圍，這樣用煙氣的熱量預熱了冷水。

2、底殼：沒什么好說的，固定內部配件和掛墻專用。

3、CO報警裝置：有的產品是自帶的，有的產品沒有。

4、加熱防凍保護裝置：這個保護裝置的原理就是一個電加熱絲，一旦檢測到環境溫度達到冰點，立即開始加熱，保護水箱不被凍壞。

5、燃燒器：火排在里面，不銹鋼制成。

6、分配器：就是咱們前面說的分段燃燒，就是用這個控制的，一個電磁閥控制一段火焰。

7、比例閥：調節燃氣輸出的比例，以前的機械式旋鈕產品沒有這個，那個是用的水氣聯動控制的。

8、風機：將空氣鼓入燃燒室內，這張圖是強鼓式的，強抽式的產品只不過風機在頂端，效果就是強鼓式的鼓風強些，抽煙弱些，強抽式的反之，我個人更喜歡強鼓式產品。

9、溫度傳感器：檢測出水溫度。

10、出水接頭：連接熱水軟管。

11、泄壓放水塞：可以將內部的殘留的水放掉。

12、電源插頭：大家盡量選擇帶漏電保護器的產品。

13、進氣接頭：連接高氣管。

14、進水接頭：連接冷水軟管。

15、調水旋鈕：可以調節進水的大小。

16、水量傳感器：是由霍爾傳感器和水流轉子組件構成。

17、變壓器：調節到合適的電壓供給電機和內部電路使用。

18、點火器：這個其實也相當于調試器。

19、點火針：前面很尖，電離空氣產生火花從而點燃燃氣。

20、感應針：檢測火焰是否燃燒。

21、控制器：里面有電路板和電子元件，用來實現自動控制。

22、熱交換器：又稱為水箱，但它不儲水，銅制的最好，由盤管、翅片和外殼組成。

23、防干燒溫控器：當溫度超過限定溫度后，就會自動斷開電路。

24、防凍溫控器：當溫度低于限定溫度后，就會自動斷開電路。

燃氣熱水器分類

煙道式燃氣熱水器

煙道式熱水器是直排式熱水器的改進，在原來直排式結構上部增加一個防倒風排氣罩與排煙系統。其工作原理是：

冷水進入熱水器的冷水入口，經過濾器和水氣聯動裝置總閥后進入熱交換器，加熱后的熱水從熱水出口輸出。燃氣進入熱水器的燃氣入口，流經過濾器、燃氣穩壓器、電磁閥、氣量調節閥、水氣聯動裝置總成中的燃氣閥、集氣管、燃氣噴嘴進入燃燒器。熱水器的使用與維修在燃燒器中燃氣和空氣的混合物在火孔處被點燃形成穩定的本生火焰，在燃燒室內完全燃燒。高溫煙氣流經換熱器換熱后，進入防倒風排氣罩與冷空氣混合后從排煙口排向大氣中。

煙道式熱水器的主要特點是燃燒煙氣經煙道排向室外，在一定程度上解決了室內空氣污染問題，與直排式熱水器的直接排煙相比較，這是燃氣熱水器在安全技術上的進步。煙道式熱水器工藝技術成熟，價格低廉，如今在中國存在大量的用戶，今后仍有一定市場機會。但由于此類熱水器所需的燃燒空氣仍取自室內，燃燒強度低，熱水器體積大，還有安裝和用戶使用方面的問題導致熱水器仍然存在不少安全隱患。因此從保證用戶安全和環保角度講，煙道式熱水器今后會逐步退出市場。

強制排氣式燃氣熱水器

燃氣熱水器出現安全事故的主要原因是室內的空氣污染，要避免煙氣中CO的中毒事故，根本措施是把煙氣排到室外，保持室內空氣的清潔衛生。強制排氣式熱水器采用強制排風或者強制鼓風的方式將燃燒煙氣排出室外。煙道式熱水器利用自然排煙的方式把煙氣排到室外，從使用安全上比較，它好于直排式熱水器。但是煙道式熱水器對煙道安裝條件要求很高，一般城市的公寓式住宅難于滿足。而強制式熱水器的安全性能更為完善，安裝相對簡便。

強排式熱水器有兩種典型結構：排風式與鼓風式。

1、排風式強排熱水器

排風式強排熱水器是把煙道式熱水器的防倒風排氣罩更換為排風裝置（包括集煙罩、電機、排風機、風壓開關等），同時適當改造原控制電路即可完成。其工作原理是：冷水進入冷水入口，流經過濾器、水氣聯動閥、進入燃氣噴嘴。燃燒空氣靠排風機從室內吸入，燃氣在燃燒室內燃盡，高溫煙氣被換熱器冷卻后進入排風機被強制排向室外。

2、鼓風式強排熱水器
鼓風式強排熱水器的結構與排風式有很大不同。熱水器進水經過濾器、水流開關、進入水箱換熱器、水經加熱后成為熱水輸出。燃氣進入熱水器，經過濾器、雙電磁閥、燃氣調節閥后進入燃氣噴嘴。燃燒空氣被鼓風機直接從室內吸入，經鼓風機加壓進入密封燃燒室，燃氣在燃燒室內燃盡，高溫煙氣經換熱器冷卻后從排煙口被強制排向室外。鼓風式強制排氣熱水器主要特點：煙氣被強制全部排向室外，避免了室內空氣的污染，保證了用戶的安全；采用微正壓密閉燃燒室，鼓風工燃燒方式，強化燃燒和強化傳熱，使燃燒室厚度比同容量的煙道式熱水器減小約50%，實現了大容量熱水器的小型化；使用水流開關（電氣控制方式）取代了壓差盤式水———氣聯動裝置（機械式），控制系統的完善使熱水器結構更為簡化，體積縮小。

強制給排氣式（即平衡式）

強排熱水器在安全性能上比煙道式熱水器有了很大提高。但還是有一些弱點，一是燃燒所需的空氣仍然取于室內，二是熱水器的風量不能隨熱負荷的變化調節，使低負荷下的風量偏大，熱水器的使用與維修熱效率偏低，設計的最低負荷也明顯偏高。強制給排氣燃氣熱水器（也稱強排平衡式熱水器）克服了上述弱點，是一種安全性好、功能完善、使用方便的高性能熱水器。這種熱水器在發達國家得到普遍認可、效果滿意。強制給排氣熱水器其供水與加熱系統與鼓風式強排熱水器相同，但排煙燃燒系統有明顯差異。由自來水管引入的冷水流經過濾器，水流感應閥進入水箱換熱器，經換熱器加熱后成為熱水。燃氣進入熱水器后經雙電磁閥，流量調節閥后進入燃燒器。燃燒所需空氣由鼓風機強制從室外吸入。燃氣-空氣混合物在燃燒器火孔處被點燃，形成穩定的火焰。高溫煙氣經換熱器冷卻后從排煙管被制排向室外。

與強排式熱水器比較，其結構上的顯著特點有兩個：一是密閉的燃燒系統，二是使用套筒式給排氣管。熱水器的外殼是密閉的，燃燒所需空氣從室外的吸風口進入，經吸風管進入密閉的熱水器殼體內，再由鼓風機送入密閉的燃燒室，煙氣經排煙管強制排向室外。由于熱水器殼體是密閉的，燃燒系統（包括供風、燃燒、換熱、排煙）實現了熱水器運行與室內空氣完全隔離，熱水器煙氣中的有害氣體決不污染室內空氣。保證了熱水器運行的安全可靠。強制給排氣熱水器從功能上完全杜絕了煙氣中CO中毒、死亡事故的發生。長期以來困擾熱水器的煙氣中CO中毒問題真正獲得圓滿解決。

冷凝式燃氣熱水器

開發高效節能民用燃具的意義，已從單純為用戶節省支出提高到實現國民經濟可持續發展的需要。冷凝式燃氣熱水器與普通型燃氣熱水器結構上的主要區別在于換熱器的不同。為充分吸收高溫煙氣的熱量，同時便于收集凝結水，冷凝式燃氣熱水器一般采用二次換熱方式。根據整機的結構特點，可在其上方設置冷凝換熱器，下方安裝顯熱換熱器，兩者之間安置冷凝水收集器。高溫煙氣由下至上依次進入顯熱換熱器和冷凝換熱器，換熱器吸收顯熱和潛熱后煙氣溫度降至常溫，由上部煙道排出。為安全可靠的排出低溫煙氣，冷凝式燃氣熱水器采用強制排煙方式排除煙氣。普通型熱水器未考慮煙氣潛熱的利用問題，排煙溫度必須高于煙氣的露點，以避免煙氣中水蒸汽的凝結，因此普通型燃氣熱水器無法利用水蒸汽的潛熱。相反，冷凝式燃氣放大器希望煙氣中的水蒸汽盡量多凝結，以得到更多的凝結熱。排煙溫度越低，煙氣的凝水量就越多，被加熱水吸收的潛熱量和顯熱量就越大，節能效果就越好。冷凝式燃氣熱水器之所以能夠省氣節能，完全是因為利用了普通型熱水器作為排煙損失掉的熱量，把排煙熱損失變成了有用熱，這部分熱量被有效利用的程度決定了冷凝式熱水器的節能效果。冷凝式燃氣熱水器可比普通燃氣熱水器節能10%以上。
