太陽能熱水器

太陽能熱水器是將太陽光能轉化為熱能的加熱裝置，將水從低溫加熱到高溫，以滿足人們在生活、生產中的熱水使用。太陽能熱水器按結構形式分為真空管式太陽能熱水器和平板式太陽能熱水器，主要以真空管式太陽能熱水器為主，占據國內95%的市場份額。真空管式家用太陽能熱水器是由集熱管、儲水箱及支架等相關零配件組成，把太陽能轉換成熱能主要依靠真空集熱管，真空集熱管利用熱水上浮冷水下沉的原理，使水產生微循環而得到所需熱水。

真空管式：抗凍性好，適合北方。

平板式：與建筑一體化，適合南方。

需輔助電加熱：陰雨天備用。

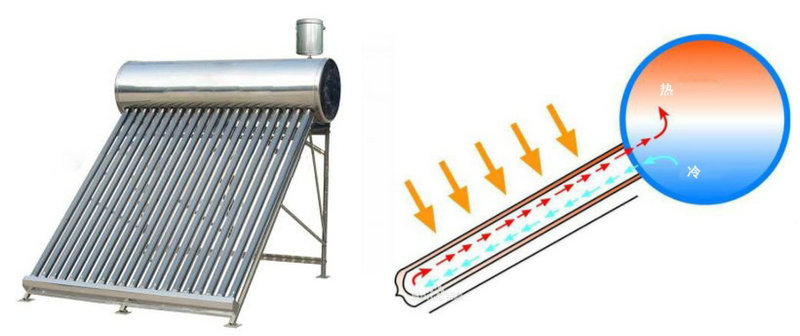

太陽能熱水器工作原理

陽光穿過吸熱管的第一層玻璃照到第二層玻璃的黑色吸熱層上，將太陽光能的熱量吸收，由于兩層玻璃之間是真空隔熱的，傳熱將大大減?。ㄝ椛鋫鳠崛匀淮嬖?，但沒有了熱傳導和熱對流），絕大部分熱量只能傳給玻璃管里面的水，使玻璃管內的水加熱，加熱的水變輕沿著玻璃管受熱面往上進入保溫儲水桶，桶內溫度相對較低的水沿著玻璃管背光面進入玻璃管補充，如此不斷循環，使保溫儲水桶內的水不斷加熱，從而達到熱水的目的。

太陽能熱水器組成部件

集熱器

系統中的集熱元件。其功能相當于電熱水器中的電熱管。和電熱水器、燃氣熱水器不同的是，太陽能集熱器利用的是太陽的輻射熱量，故而加熱時間只能在太陽照射度達到一定值的時候。

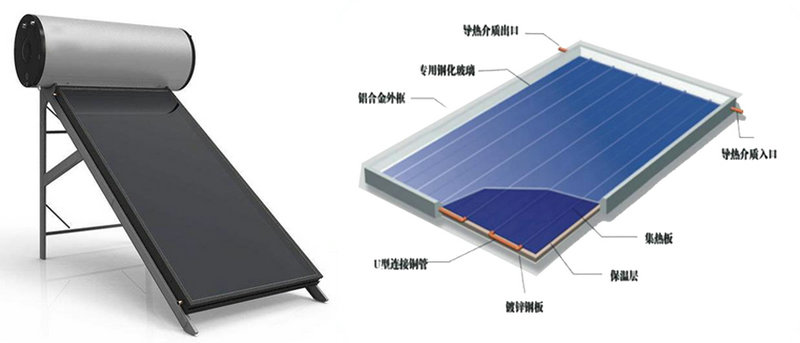

目前中國市場上最常見的是全玻璃太陽能真空集熱管。結構分為外管、內管，在內管外壁鍍有選擇性吸收涂層。平板集熱器的集熱面板上鍍有黑鉻等吸熱膜，金屬管焊接在集熱板上，平板集熱器較真空管集熱器成本稍高，近幾年平板集熱器呈現上升趨勢，尤其在高層住宅的陽臺式太陽能熱水器方面有獨特優勢。全玻璃太陽能集熱真空管一般為高硼硅3.3特硬玻璃制造，選擇性吸熱膜采用真空濺射選擇性鍍膜工藝。

保溫水箱

儲存熱水的容器。通過集熱管采集的熱水必須通過保溫水箱儲存，防止熱量損失。太陽能熱水器的容量是指熱水器中可以使用的水容量，不包括真空管中不能使用的容量。對承壓式太陽能熱水器，其容量指可發生熱交換的介質容量。

太陽能熱水器保溫水箱由內膽、保溫層、水箱外殼三部分組成。

水箱內膽是儲存熱水的重要部分，其用材料強度和耐腐蝕性至關重要。市場上有不銹鋼、搪瓷等材質。保溫層保溫材料的好壞直接關系著保溫效果，在寒冷季節尤其重要。較好的保溫方式是聚氨脂整體發泡工藝保溫。外殼一般為彩鋼板、鍍鋁鋅板或不銹鋼板。

保溫水箱要求保溫效果好，耐腐蝕，水質清潔。

支架

支撐集熱器與保溫水箱的架子。要求結構牢固，穩定性高，抗風雪，耐老化，不生銹。材質一般為不銹鋼、鋁合金或鋼材噴塑。

連接管道

太陽能熱水器是將冷水先進入蓄熱水箱，然后通過集熱器將熱量輸送到保溫水箱。蓄熱水箱與室內冷、熱水管路相連，使整套系統形成一個閉合的環路。設計合理、連接正確的太陽能管道對太陽能系統是否能達到最佳工作狀態至關重要。太陽能管道必須做保溫處理，北方寒冷地區需要在管道外壁鋪設伴熱帶，以保證用戶在寒冷冬季也能用上太陽能熱水。

控制部件

一般家用太陽能熱水器需要自動或半自動運行，控制系統是不可少的，常用的控制器是自動上水、水滿斷水并顯示水溫和水位，帶電輔助加熱的太陽能熱水器還有漏電保護、防干燒等功能。市場上有手機短信控制的智能化太陽能熱水器，具有水溫水位查詢、故障報警、啟動上水、關閉上水、啟動電加熱等功能，方便了用戶。

常用參數

按制方式：電子控制

集熱器類型：真空管

真空管規格：58-1800mm

支架材料：鍍鋅板

支架角度：45°

內膽規格：Φ350

內膽材料：SUS304-2Bδ0.4

外桶規格：Φ450

內膽材料：彩涂板 δ0.4

發泡層規格：50mm

發泡層材料：聚氨酯

管間距：76mm

是否帶電：1.5KW

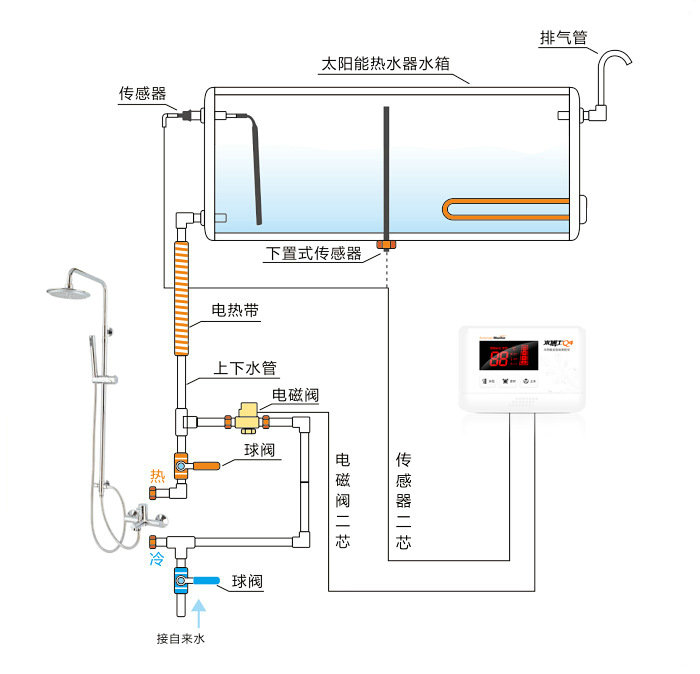

家用太陽能熱水器安裝示意圖

家用太陽能熱水器安裝示意圖
